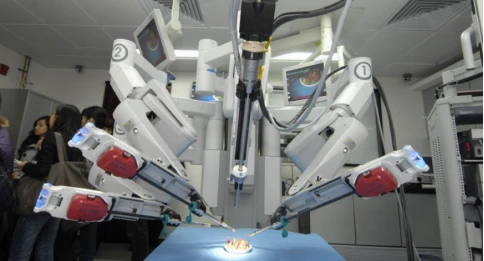

Od okretnih zapešća minimalno invazivnih kirurških robota do tihe rotacije umjetnih zglobova kuka, milimetarski{0}}ležajevi tiho pokreću revoluciju u medicinskoj tehnologiji svojom zadivljujućom preciznošću i pouzdanošću.
U modernoj medicini ležajevi, iako mali, nose težinu života. Ove precizne komponente ne samo da fizički podržavaju rad opreme, već služe i kao temeljna tehnologija koja nadilazi brojne tehničke izazove, uključujući biokompatibilnost, aseptični rad i preciznu kontrolu.
Kada kirurške robotske ruke zašiju krvne žile s preciznošću od 0,1-stupnja, kada se MRI oprema okreće bez smetnji u jakim magnetskim poljima i kada nanoroboti isporučuju ciljane lijekove u krvotok - sve to tiho podržava specijalizirana tehnologija medicinskog ležaja. Sljedeće informacije pružit će vam razumijevanje karakteristika ležaja i tipičnih modela koji se koriste u različitim aplikacijama medicinske opreme:
1. Medicinski-kuglični ležajevi opće namjene (osnovna zabrtvljena zaštita)
Ova vrsta ležaja prvenstveno ima dvostrane gumene brtve (2RS), koje osiguravaju zaštitu od tekućine i nisko trenje.
6800-2RS
Dimenzije: 10 mm × 19 mm × 5 mm
Značajke: medicinski{0}}dizajn, nehrđajući čelik (AISI 304/440C), s kontaktnim brtvama za sprječavanje mrlja od krvi i prodora dezinficijensa tijekom operacije.
Primjena: Rotirajuće osovine za kirurške instrumente, mehanizmi za podešavanje medicinskih električnih stolica.
694-2RS
Dimenzije: 4 mm × 11 mm × 4 mm
Značajke: Minijaturni dizajn odgovara malim prostorima. Izrađen od čelika GCr15 s kromiranom-površinom ili potpuno od nehrđajućeg čelika, s maksimalnom brzinom od 40.000 okretaja u minuti, zadovoljava pogonske zahtjeve stomatoloških bušilica i endoskopa.
Primjena: Motorna vretena za ručne kirurške alate, spojevi za minimalno invazivne kirurške instrumente.
627-2RS
Dimenzije: 7 mm × 22 mm × 7 mm
Značajke: EMQ-preciznost (specifična za-motor), Z3 ocjena tihosti, PTFE-pojačane brtve, IP54 ocjena otpornosti na prašinu i vodu.
Primjene: moduli za prijenos energije za električne pile za kosti i visoko{0}}frekventne elektrokirurške jedinice.

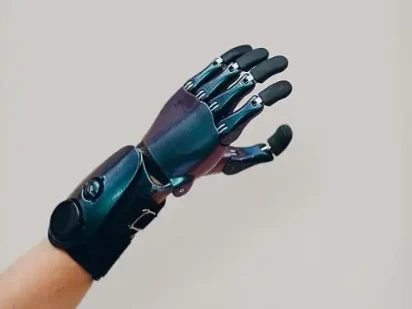

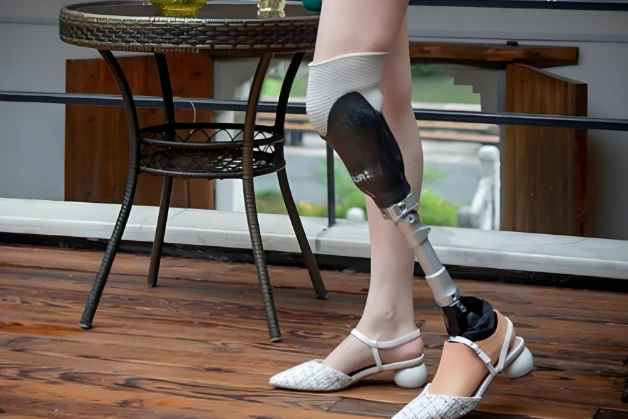

2.Primjena ležajeva u protezama i egzoskeletima
Minijaturni kuglični ležajevi s dubokim utorima (za zglobove prstiju/ruke)
694-2RS
Dimenzije: 4 mm (unutarnji promjer) × 11 mm (vanjski promjer) × 4 mm (debljina)
Značajke: dvostrane gumene brtve (2RS) štite od prašine i tjelesnih tekućina; tihi dizajn, nizak koeficijent trenja; Izrađen od čelika za ležaj (GCr15) ili nehrđajućeg čelika (304/440), s površinskom pasivizacijom za povećanu otpornost na koroziju.
Primjene: protetičke šarke za prste, minijaturni rotirajući zglobovi.
696-ZZ/2RS
Dimenzije: 6 mm × 15 mm × 5 mm
Značajke: izborne dvostrane metalne kapice za prašinu (ZZ) ili gumene brtve (2RS); Maksimalni broj okretaja 32.000 o/min (podmazivanje mašću), dinamičko opterećenje 1,35 kN; Inačice od nehrđajućeg čelika (kao što je 440) prikladne su za protetske udove izložene znojenju.
Primjene: Mehanizmi rotacije zapešća, lagane protetske prijenosne komponente.

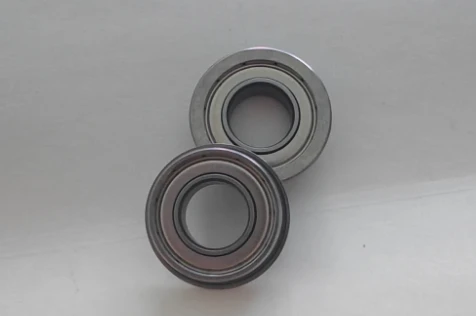

F688-2RS
Dimenzije: 8 mm × 18 mm × 1 mm (s prirubnicom)
Značajke: dizajn prirubnice olakšava aksijalnu fiksaciju i smanjuje prostor za ugradnju; dvo-strane brtve sprječavaju curenje masti, što ga čini prikladnim za spojeve s čestim pokretima.
Primjene: kompaktne protetske osovine i podesivi kutni spojevi.

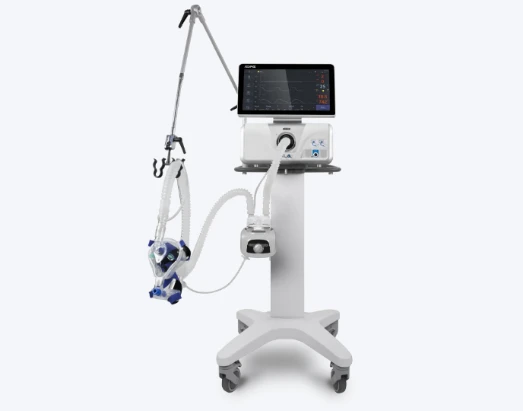

3.Primjena ležajeva u ventilatorima
Kada intrinzična funkcija pluća opadne, ventilatori održavaju pacijente na životu. Naši ležajevi igraju ključnu ulogu u tom pogledu. Kuglični ležajevi s dubokim žljebovima prvenstveno se koriste u pokretnim dijelovima jezgre kao što su sustavi motornog pogona, turboventilatori i mehanizmi za kontrolu ventila. Moraju ispunjavati stroge zahtjeve za kompatibilnost sa sterilnim okruženjem, nisku razinu buke, rad-bez održavanja i stabilnost velike-brzine.
Turboventilatori u ventilatorima zahtijevaju izuzetno velike brzine (obično 20 000–50 000 o/min) kako bi održali stabilan protok zraka. Stoga ležajevi moraju biti kompaktni, niskog-trenja i-nepropusni.
618/8-2RS
Dimenzije: 8 mm (unutarnji promjer) × 16 mm (vanjski promjer) × 4 mm (debljina)
Značajke: dvostrane gumene brtve (2RS) pružaju zaštitu od tjelesnih tekućina i dezinficijensa; podmazivanje mašću, radni okretaji do 42.000 o/min, te dinamička opterećenja do 1,60 kN; nehrđajući čelik (AISI 304/440C) certificiran za biokompatibilnost prema ISO 10993. Primjene: glavna osovina ventilatora turbopunjača, nosač rotora mikro istosmjernog motora.
694-2RS
Dimenzije: 4 mm × 11 mm × 4 mm
Značajke: Maksimalna brzina 40.000 okretaja u minuti, razina tihosti Z3; dodatne keramičke kuglice (silicijev nitrid) smanjuju trenje za 40%, smanjujući zagrijavanje motora.
Primjene: Pogonsko vratilo mikromotora za ventile za kontrolu protoka kisika.
D/WR1-5-2Z (ultra-mikro)
Dimenzije: 2,38 mm × 7,938 mm × 3,571 mm
Karakteristike: Bimetalni zaštitni poklopac (ZZ), podmazivanje uljem, brzina 160 000 o/min; DLC premaz na čeliku GCr15 produljuje vijek trajanja za tri puta.
Primjene: Precizne rotirajuće komponente u mehanizmima povratne sprege senzora.
4.Primjena ležajeva u dentalnoj tehnici

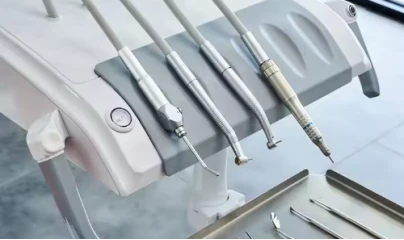

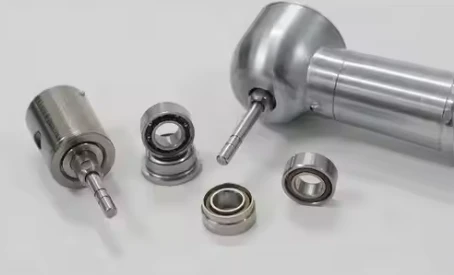

U području dentalne medicine, kuglični ležajevi s dubokim žljebovima primarno se koriste u -nasadnicima stomatoloških bušilica velike brzine, pogonskim sustavima za jedinice za liječenje zuba i opremi za snimanje zuba. Moraju ispunjavati stroge zahtjeve kao što su ultra-velika brzina, kompatibilnost sa sterilnim okruženjima, niska razina buke i dug životni vijek.
Serija SR144 (Core High-Speed Model)
Dimenzije: 3,175 × 6,35 × 2,38 mm (industrijsko-standardno sučelje, kompatibilno s glavnim stomatološkim nasadnicima)
Brzina: 350.000–450.000 o/min (mjereno na 250 kPa)
Buka: Manja ili jednaka 65–70 dB (elastična nosiva struktura + dizajn za smanjenje buke od keramičke kugle)
Materijal: Prstenovi: nehrđajući čelik 440C (vakuumski topli-obrađen, tvrdoća HRC 60+)
Kotrljajuća tijela: Si₃N₄ keramičke kuglice od silicij nitrida (tvrdoća 2000 HV, centrifugalna deformacija samo 40% čeličnih kuglica)
Kavez: Poliimid TORLON (samo{0}}podmazivanje, topli-otporan do 260 stupnjeva)
Lifespan: Clinically proven >6 mjeseci (gubitak zakretnog momenta<8% after 200 autoclave cycles)
Serija SMR (ultra-mikro prilagodljiva)
Reprezentativni modeli: SMR74ZZ, SMR84ZZ, SMR105ZZ
Raspon veličina: ID 1–5 mm (npr. SMR74ZZ: 1,5 × 4 × 1,6 mm)
Brzina: 300.000–400.000 okretaja u minuti (za precizne primjene kao što je liječenje korijenskog kanala)
Značajke: Dizajn integrirane prirubnice smanjuje aksijalne vibracije, razina buke manja ili jednaka 68 dB.
Što više učite o ležajevima, to ćete više shvaćati njihovu sveprisutnost. U modernom društvu postali su sastavni dio našeg svakodnevnog života. Kao profesionalni proizvođač ležajeva u Kini, klijentima stalno pružamo specijalizirana rješenja za ležajeve. Pozdravljamo vaše upite i rasprave.
