Razlike između konusnih valjkastih ležajeva i sferičnih valjkastih ležajeva
Konusni valjkasti ležajevi i sferični valjkasti ležajevi važni su tipovi kotrljajućih ležajeva koji se značajno razlikuju u dizajnu, funkciji i scenarijima primjene. Sljedeće su njihove ključne razlike:
1. Struktura dizajna

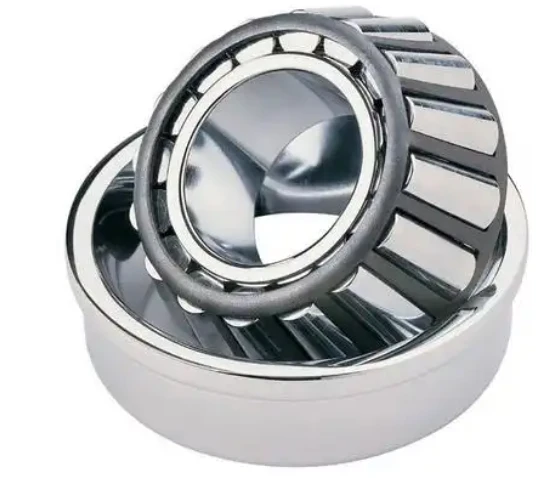

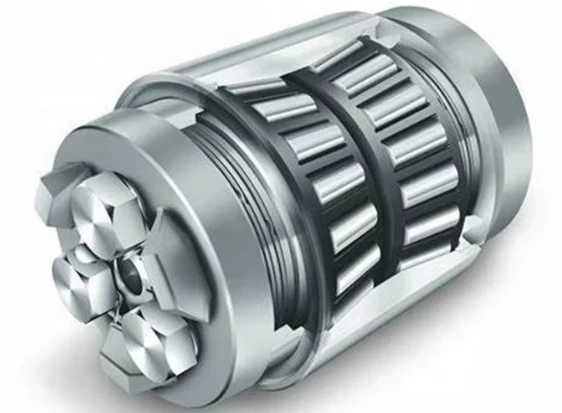

Konusni valjkasti ležajevi:
---- Oblik valjka:Koristi valjke-u obliku krnjeg stošca (krnji stošci).
---- Trkačke staze: I unutarnja i vanjska prstenasta staza su zašiljena, s vrhom stošca koji konvergira u točki na osi ležaja.
----Odvojivost:Obično se sastoje od unutarnjeg prstena, sklopa valjka i kaveza (koji se naziva "sklop unutarnjeg prstena") i vanjskog prstena (koji se naziva "vanjski prsten"), a ovi se ležajevi mogu odvojiti. Prilikom ugradnje potrebno je precizno aksijalno podešavanje (predopterećenje) unutarnjeg i vanjskog prstena.
----Kontaktni kut: Potreban je fiksni kontaktni kut (kut između linije opterećenja i radijalne ravnine). Veći kontaktni kut povećava sposobnost ležaja da izdrži aksijalna opterećenja.
----Rebro:Unutarnji prsten obično ima rebra za vođenje valjaka.

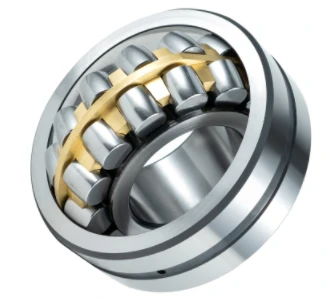

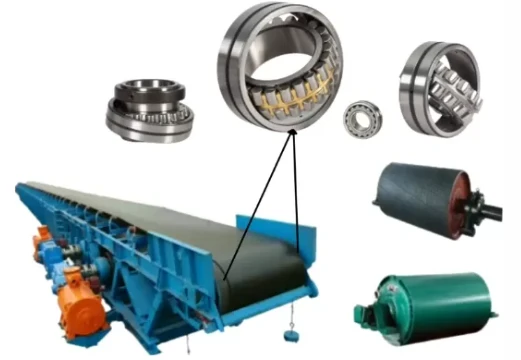

Sferični valjkasti ležajevi:
---- Oblik valjka:Koristi simetrične bačva-valjke (bačva-valjke). Raceway: unutarnji prsten ima dva fiksna racewaya, dok je vanjski prsten sferičan.
----Odvojivost:Obično se sastoji od unutarnjeg prstena, sklopa valjka i kaveza i vanjskog prstena. Sklop unutarnjeg prstena i vanjski prsten obično su neodvojivi (osim u nekim velikim ležajevima).
----Ključne karakteristike:Sferična klizna staza vanjskog prstena ključna je značajka koja omogućuje ležaju da se-poravna.
---- Kontaktni kut:Dizajn omogućuje valjcima da prilagode svoj kut na sferičnom kanalu vanjskog prstena kako bi se prilagodili neusklađenosti.
2. Temeljne funkcionalne karakteristike
Konusni valjkasti ležajevi:
---- Glavne prednosti:Istovremeno mogu izdržati velika radijalna opterećenja i jednosmjerna aksijalna opterećenja (što je veći kontaktni kut, veća je aksijalna nosivost). Zbog svog dizajna, također imaju izvrsnu sposobnost za čista aksijalna opterećenja.
----Ključna ograničenja:Ne mogu tolerirati kutno odstupanje. Ako je osovina savijena u odnosu na sjedište ležaja ili postoji kutno odstupanje tijekom ugradnje, može doći do koncentracije naprezanja, kontakta s rubom valjka, neuobičajenog trošenja, pregrijavanja i prijevremenog kvara. Potrebna je visoka točnost instalacije. Primjena: Obično se zahtijeva ugradnja u parovima (lice-na-lice, leđa-na-leđa ili u tandemu) za nošenje dvosmjernih aksijalnih opterećenja ili pružanje krute potpore.
Sferični valjkasti ležajevi:
---- Glavna prednost:Sposoban nositi vrlo velika radijalna opterećenja i umjerena do teška dvosmjerna aksijalna opterećenja.
----Ključna značajka:Izvrsna sposobnost samo{0}}poravnavanja. Sferični kanal vanjskog prstena omogućuje sklop unutarnjeg prstena, valjka i kaveza da se naginje pod određenim kutom u odnosu na os vanjskog prstena (obično 1,5 do 3 stupnja). Time se kompenzira kutna neusklađenost uzrokovana savijanjem osovine, pogreškama ugradnje i deformacijom sjedišta.
----Ključna prednost:Visoka tolerancija na pogreške pri ugradnji i deformaciju osovine, značajno smanjujući rizik od kvara zbog neusklađenosti i pojednostavljujući ugradnju.
3. Scenariji primjene
Konusni valjkasti ležajevi:
Primjene koje zahtijevaju visoku radijalnu i aksijalnu nosivost uz zajamčenu točnost poravnanja.
Primjeri primjene: automobilski kotači (koriste se u parovima), ulazna/izlazna vratila mjenjača, diferencijali, vretena alatnih strojeva (visoki-zahtjevi za preciznošću), vratovi valjaonica (često se koriste u parovima), pumpe, kompresori, građevinska oprema itd.
Sferični valjkasti ležajevi:
Primjene koje zahtijevaju ekstremno velika radijalna opterećenja i umjerena aksijalna opterećenja.
Prisutne su primjene u kojima je teško održati savijanje osovine, deformaciju baze ili visoku točnost poravnanja.
Primjeri primjene: vibrirajuća sita, veliki ventilatori, strojevi za proizvodnju papira, pokretni valjci, podupirači dugih pogonskih osovina, poljoprivredni strojevi, rudarski strojevi, određene vrste mjenjača i druga oprema podložna teškim uvjetima rada ili teškom poravnanju.
4. Ostale razlike
---- Kapacitet brzine:Konusni valjkasti ležajevi općenito postižu veće granične brzine od sferičnih valjkastih ležajeva.
---- Trenje i porast temperature:Konusni valjkasti ležajevi imaju relativno nisko trenje kada su precizno poravnati. Sferični valjkasti ležajevi mogu iskusiti malo veće trenje i porast temperature zbog zakrivljenog kontakta između valjaka i nekog unutarnjeg klizanja (osobito kada su neporavnati).
----Cijena i složenost:Konusni valjkasti ležajevi mogu biti malo jeftiniji, ali njihova ugradnja u paru i visoki zahtjevi za preciznošću povećavaju složenost sustava i troškove. Sferični valjkasti ležajevi općenito su skuplji po kompletu, ali njihova svojstva samo{1}}poravnavanja pojednostavljuju instalaciju i poravnavanje, smanjujući rizik troškova sustava.
----Ukočenost:Ispravno prednapregnuti upareni konusni valjkasti ležajevi osiguravaju visoku krutost sustava. Sferični valjkasti ležajevi imaju relativno malu krutost.
Sažetak usporedne tablice
|
Karakteristično |
Konusni valjkasti ležajevi |
Sferni valjkasti ležajevi |
|
Oblik valjka |
Krnji stožac (krnji stožac) |
Bubanj (u obliku-bačve) |
|
Vanjski prsten |
Konus |
Kuglasti |
|
Ključne značajke |
Visoko radijalno opterećenje + visoko jednosmjerno aksijalno opterećenje |
Vrlo visoko radijalno opterećenje + srednje dvosmjerno aksijalno opterećenje + mogućnost samo-poravnavanja |
|
Tolerancija neusklađenosti |
Vrlo nizak (ne može tolerirati kutno odstupanje) |
Vrlo visoko (obično dopušteno odstupanje od 1,5 stupnjeva - 3 stupnjeva) |
|
Zahtjevi za instalaciju |
Zahtijeva visoko{0}}precizno poravnanje, obično se treba koristiti u paru i točno podešeno predopterećenje |
Niski zahtjevi za poravnanje ugradnje i mogu automatski kompenzirati neusklađenost |
|
Odvojivost |
Obično se može odvojiti (sklop unutarnjeg prstena + vanjski prsten) |
Obično nerazdvojni |
|
Tipične primjene |
Kotači automobila, mjenjači, vretena alatnih strojeva (za visokoprecizne primjene) |
Vibrirajuća oprema, duge osovine, ventilatori, transporteri, strojevi za proizvodnju papira (gdje je poravnanje teško ili su radni uvjeti teški) |
|
Sposobnost brzine |
Obično viši |
Obično nešto niže |
|
Razmatranja troškova |
Sam ležaj može koštati nešto manje, ali troškovi instalacije/sustava mogu biti visoki |
Sam ležaj košta više, ali troškovi instalacije/sustava mogu biti niži |
5.Načela odabira
Odaberite konusne valjkaste ležajeve kada:Potrebna vam je izuzetno velika radijalna i aksijalna nosivost, radno okruženje omogućuje dobru točnost poravnanja, a mogući su zahtjevi za velikom brzinom. Budite spremni za preciznu ugradnju i podešavanje prednaprezanja (obično se postavljaju u paru).
Odaberite sferne valjkaste ležajeve kada:Morate podnijeti ekstremno teška radijalna opterećenja (moguće popraćena umjerenim aksijalnim opterećenjima) i predvidjeti savijanje osovine, deformaciju sjedišta ili poteškoće pri ugradnji koje zahtijevaju savršeno poravnanje. Njihova sposobnost samo{1}}poravnavanja ključna je prednost, značajno poboljšavajući pouzdanost u teškim uvjetima rada i pojednostavljujući instalaciju.
Ukratko, konusni valjkasti ležajevi nude veliku nosivost, visoku preciznost i nisku toleranciju na neusklađenost; sferični valjkasti ležajevi nude vrlo visoku nosivost radijalnog opterećenja, toleranciju neusklađenosti i pojednostavljenu ugradnju.
