VODILICA LEŽAJA S VANJSKIM NAVOJEM

Dom/Prerađevina/VODILICA LEŽAJA S VANJSKIM NAVOJEM
Klasifikacija proizvoda

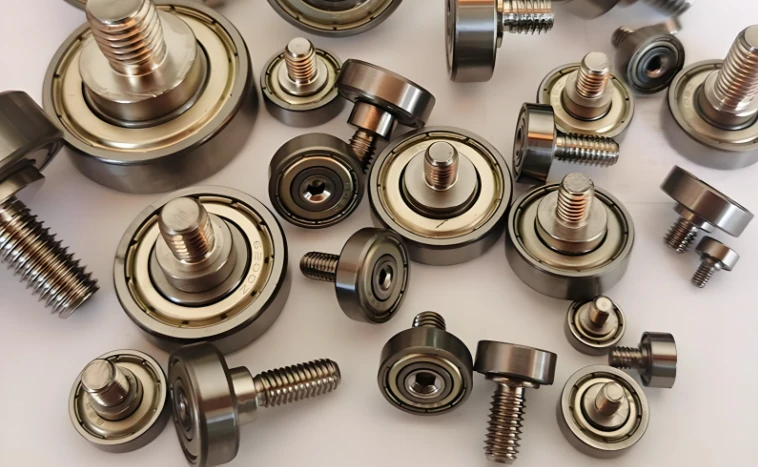

productcate-758-467

Vodeći kotač ležaja s vanjskim navojem







Sveobuhvatna definicija
Vodeća remenica s vanjskim navojem je remenica s vlastitim pričvrsnim navojem i ležajem iznutra. Brzo se postavlja i učvršćuje putem vlastitih vanjskih navoja i pruža glatko vođenje s-trenjem.



Možemo ga razumjeti rastavljajući njegovo ime:
1. Vodeći kotač: osnovni funkcionalni dio. To je kotač koji vodi, podupire predmet (poput remena, užeta, žice, lanca ili druge površine) duž određene putanje i mijenja smjer kretanja. Njegova glavna uloga je smanjiti trenje i trošenje.


2. Ležaj: jezgreni strukturni dio. Unutar kotača za vođenje ugrađen je ležaj (obično kuglični ležaj s dubokim utorima). To omogućuje da se kotači okreću vrlo glatko i uz mali otpor. Kotači bez ležajeva mogu biti naporni i podložni habanju.


3. Muški navoj: dio za montažu jezgre. Za razliku od običnih kotača pričvršćenih osovinama i osiguračima, on nema glatku rupu u sredini, već dio muškog navoja. To omogućuje da se uvrne izravno u nosač ili nosač s unutarnjim navojem poput vijka.



Glavne karakteristike i prednosti

1. Jednostavna instalacija

nisu potrebne nikakve dodatne osovine, spojke ili složena pričvršćenja, samo ih pričvrstite vijcima, što znatno pojednostavljuje proces sastavljanja.

2. Uštedite prostor

Integrirani dizajn je vrlo kompaktan i prikladan za prilike s ograničenim prostorom.

3. Podesiva visina

Okrenite za fino-podešavanje dosega i položaja kotača za precizno poravnanje i zatezanje.

4. Jednostavno održavanje

kada ga treba zamijeniti, samo odvrnite stari i zamijenite ga novim.

5. Glatki rad

Ugrađeni-ležajevi osiguravaju glatku rotaciju i nisku razinu buke.





Strukturni detalji

Tipični vodeći kotač s vanjskim navojem obično se sastoji od sljedećih dijelova

Tijelo kotača

Obično izrađen od inženjerske plastike (kao što je najlon, POM poliacetal), nehrđajućeg čelika, bakra ili ugljičnog čelika, vanjski sloj može biti omotan gumom ili poliuretanom za povećanje trenja ili zaštitu vođenog objekta.

01

Ležaj

Jezgra je kuglični ležaj s dubokim utorima, s finim čeličnim kuglicama i kavezima iznutra, te preciznim utorima u unutarnjem i vanjskom prstenu.

02

Šipka s vanjskim navojem

Pričvršćen na unutarnji prsten ležaja, obično izrađen od nehrđajućeg čelika ili ugljičnog čelika i površinski obrađen (kao što je pocinčan) kako bi se spriječilo hrđanje.

03

Poklopac protiv prašine

Mnogi modeli ležajeva imaju gumene ili metalne brtvene poklopce s obje strane (kao što su RS ili 2RS modeli) kako bi se spriječio ulazak prašine i nečistoća i produžio radni vijek.

04






Uobičajeni scenariji primjene


Ova se komponenta široko koristi u opremi za automatizaciju i preciznim strojevima koji zahtijevaju linearno kretanje, vođenje i zatezanje

01/

3D printer: Koristi se za vođenje i podupiranje zupčastog remena, vrlo je čest dio u 3D printerima.

02/

CNC strojevi: kabeli za navođenje, crijeva ili vodovi za mjerenje.

03/

Oprema za automatizaciju:U montažnim linijama, robotskim rukama, za vođenje remena, lanaca ili žičane užadi.

04/

Uredska oprema:kao što su fotokopirni strojevi i vodilice za prijenos papira u pisačima.

05/

Tekstilni strojevi:vodilica pređe.

06/

Oprema za teretanu:kabel za navođenje.







Kako odabrati?



Kada trebate odabrati ovu vrstu kotačića za vođenje, morate uzeti u obzir sljedeće ključne parametre:


 Vanjski promjer: promjer samog kotača.


 Unutarnji promjer/promjer provrta: odnosi se na promjer provrta unutarnjeg ležaja, koji određuje promjer upotrijebljene navojne šipke (ali ova komponenta dolazi s vlastitom navojnom šipkom, tako da je ovaj parametar više strukturalna referenca).


 Specifikacija navoja: Ovo je najvažniji parametar, kao što su M4, M5, M6, M8 itd., koji mora odgovarati rupi s navojem mjesta ugradnje.



 Ukupna duljina: duljina od kraja kotača do kraja navojne šipke.


 Materijal kućišta kotača: Odaberite prema opterećenju, brzini i radnom okruženju (kao što je potrebna otpornost na koroziju i anti{0}}statik).


 Vrsta ležaja: obični ležajevi ili ležajevi sa zabrtvljenim prstenima (zabrtvljeni ležajevi su prikladniji za prašnjava okruženja).




Ukratko, vodeći kotač ležaja s vanjskim navojem je standardizirana komponenta s pametnim dizajnom i integriranim funkcijama. Integrira pogonske, potporne i pričvrsne funkcije u jednu, pružajući veliku pogodnost i pouzdanost za moderan mehanički dizajn.

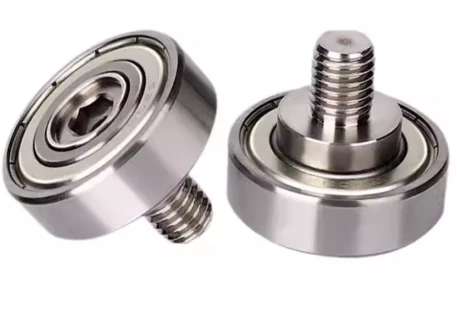

productcate-457-320productcate-273-255



Ne. Stavka vijak od nehrđajućeg čelika

Nit

Promjer

Unutarnji

Promjer

Vanjski

Promjer

 Širina

korak

visina

 Duljina

Zamjenjivi

s MISUMI
GCr15 Nehrđajući čelik M d D W C L
1 673C1L4M3 S673C1L4M3 M3 3 6 2.5 1 4 NTBG6-4
2 673C1L6M3 S673C1L6M3 M3 3 6 2.5 1 6 NTBG6-6
3 675C1L5M3 S675C1L5M3 M3 5 8 2.5 1 5 NTBG8-5
4 675C1L8M3 S675C1L8M3 M3 5 8 2.5 1 8 NTBG8-8
5 683C1L4M3 S683C1L4M3 M3 3 7 3 1 4 NTBG7-4
6 683C2L4M3 S683C2L4M3 M3 3 7 3 2 4
7 683C1L6M3 S683C1L6M3 M3 3 7 3 1 6 NTBG7-6
8 693C1L5M4 S693C1L5M4 M4 3 8 4 1 5
9 623C1L5M4 S623C1L5M4 M4 3 10 4 1 5
10 684C1L5M4 S684C1L5M4 M4 4 9 4 1 5 NTBG9-5
11 684C1.5L5M4 S684C1.5L5M4 M4 4 9 4 1.5 5
12 684C1L8M4 S684C1L8M4 M4 4 9 4 1 8 NTBG9-8
13 Dvostruki 684C4L8M4 Dvostruki S684C4L8M6 M6 4 9 8 4 8
14 694C1L5M4 S694C1L5M4 M4 4 11 4 1 5
15 694C1L5M6 S694C1L5M6 M6 4 11 4 1 5
16 694C1L8M4 S694C1L8M4 M4 4 11 4 1 8
17 695C1.5L5M4 S695C1.5L5M4 M4 5 13 4 1.5 5
18 695C1L5M4 S695C1L5M4 M4 5 13 5 1 5
19 695C1L6M4 S695C1L6M4 M4 5 13 5 1 6
20 695C1L8M4 S695C1L8M4 M4 5 13 5 1 8
21 695C2L6M5 S695C2L6M5 M5 5 13 5 2 6
22 696C2L8M6 S695C2L8M6 M6 5 13 5 2 8
23 695C3L8M6 S695C3L8M6 M6 5 13 5 3 8
24 624C1L5M4 S624C1L5M4 M4 4 13 5 1 5 NTBG13-5
25 624C1L6M4 S624C1L6M4 M4 4 13 5 1 6
26 624C1L8M4 S624C1L8M4 M4 4 13 5 1 8 NTBG13-8
27 604C1L5M4 S604C1L5M4 M4 4 12 4 1 5
28 604C1L5M6 S604C1L5M6 M6 4 12 4 1 5
29 604C1L8M4 S604C1L8M4 M4 4 12 4 1 8
30 625C1L6M4 S625C1L6M4 M4 5 16 5 1 6
31 685C1L5M4 S685C1L5M4 M4 5 11 5 1 5
32 685C1L6M4 S685C1L6M4 M4 5 11 5 1 6
33 685C2L6M5 S685C2L6M5 M5 5 11 5 2 6
34 685C2L8M6 S685C2L8M6 M6 5 11 5 2 8
35 685C3L8M6 S685C3L8M6 M6 5 11 5 3 8
36 605C1L5M4 S605C1L5M4 M4 5 14 5 1 5
37 605C1L6M4 S605C1L6M4 M4 5 14 5 1 6
38 605C2L6M5 S605C2L6M5 M5 5 14 5 2 6
39 605C2L8M6 S605C2L8M6 M6 5 14 5 2 8
40 625C1L5M4 S625C1L5M4 M6 5 14 5 3 8
41 625C1L6M6 S625C1L6M6 M4 5 16 5 1 5
42 625C1L8M4 S625C1L8M4 M4 5 16 5 1 6 NTBG16-5
43 625C2L6M5 S625C2L6M5 M4 5 16 5 1 8
44 625C2L8M6 S625C2L8M6 M5 5 16 5 2 6 NTBG16-8
45 625C2L8M6 S625C2L8M6 M6 5 16 5 2 8
46 625C3L8M6 S625C3L8M6 M6 5 16 5 3 8
47 686C1L8M6 S686C1L8M6 M6 6 13 5 1 8
48 686C1.5L8M6 S686C1.5L8M6 M6 6 13 5 1.5 8
49 686C2L8M6 S686C2L8M6 M6 6 13 5 2 8
50 686C3L8M6 S686C3L8M6 M6 6 13 5 3 8
51 696C1L8M6 S696C1L8M6 M6 6 15 5 1 8
52 696C1.5L8M6 S696C1.5L8M6 M6 6 15 5 1.5 8
53 696C2L8M6 S696C2L8M6 M6 6 15 5 2 8
54 696C3L8M6 S696C3L8M6 M6 6 15 5 3 8
55 696C4L8M6 S696C4L8M6 M6 6 15 5 4 8
56 Dvostruki 696C4L8M6 Dupli S696C4L8M6 M6 6 15 5 4 8
57 688C1L8M6 S688C1L8M6 M6 6 16 5 1 8
58 688C2L8M6 S688C2L8M6 M6 6 16 4 2 8
59 606C1L8M6 S606C1L8M6 M6 6 17 4 1 8
60 606C2L8M6 S606C2L8M6 M6 6 17 6 2 8
61 606C2.5L8M6 S606C2.5L8M6 M6 6 17 6 2.5 8
62 606C3L8M6 S606C3L8M6 M6 6 17 6 3 8
63 606C4L8M6 S606C4L8M6 M6 6 17 6 4 8
64 606C5L8M6 S606C5L8M6 M6 6 17 6 5 8
65 606C5L10M6 S606C5L10M6 M6 6 17 6 5 10
66 606C1L12M6 S606C1L12M6 M6 6 17 6 1 12
67 606C2.5L12M6 S606C2.5L12M6 M6 6 17 6 2.5 12
68 606C13L10M6 S606C13L10M6 M6 6 17 6 13 10
69 626C1L8M6 S626C1L8M6 M6 6 19 6 1 8 NTBG19-8
70 626C2L8M6 S626C2L8M6 M6 6 19 6 2 8
71 626C2.5L8M6 S626C2.5L8M6 M6 6 19 6 2.5 8
72 626C3L8M6 S626C3L8M6 M6 6 19 6 3 8
73 626C4L8M6 S626C4L8M6 M6 6 19 6 4 8
74 626C5L8M6 S626C5L8M6 M6 6 19 6 5 8
75 626C5L10M6 S626C5L10M6 M6 6 19 6 5 10
76 626C1L12M6 S626C1L12M6 M6 6 19 6 1 12 NTBG19-12
77 626C2.5L12M6 S626C2.5L12M6 M6 6 19 6 2.5 12
78 626C13L10M6 S626C13L10M6 M6 6 19 6 13 10
79 608C1L8M6 S608C1L8M6 M6 8 22 7 1 8 NTBG22-8
80 608C1.5L8M6 S608C1.5L8M6 M6 8 22 7 1.5 8
81 608C2L8M6 S608C2L8M6 M6 8 22 7 2 8
82 608C2.5L8M6 S608C2.5L8M6 M6 8 22 7 2.5 8
83 608C3L8M6 S608C3L8M6 M6 8 22 7 3 8
84 608C4L10M6 S608C4L10M6 M6 8 22 7 4 10
85 608C4.5L10M8 S608C4.5L10M8 M8 8 22 7 4.5 10
86 608C1L12M6 S608C1L12M6 M6 8 22 7 1 12 NTBG22-12
87 608C1.5L12M6 S608C1.5L12M6 M6 8 22 7 1.5 12
88 608C3L12M6 S608C3L12M6 M6 8 22 7 3 12
89 688C2L8M6 S688C2L8M6 M6 8 24 8 2 8
90 6000C2L8M6 S6000C2L8M6 M6 10 26 8 2 8
91 6000C2.5L8M6 S6000C2.5L8M6 M6 10 26 8 2.5 8 NTBG26-8
92 6000C2.5L12M6 S6000C2.5L12M6 M6 10 26 8 2.5 12 NTBG26-12
93 6000C2.5L10M8 S6000C2.5L10M8 M8 10 26 8 2.5 10
94 6200C2L8M6 S6200C2L8M6 M6 10 30 9 2 8 NTBG30-8
95 6200C2L12M6 S6200C2L12M6 M6 10 30 9 2 12 NTBG30-12
96 6200C2.5L12M6 S6200C2.5L12M6 M6 10 30 9 2.5 12
97 6200C4.5L10M8 S6200C4.5L10M8 M8 10 30 9 4.5 10
98 6200C5L10M8 S6200C5L10M8 M8 10 30 9 5 10
99 6200C3.5L12M8 S6200C3.5L12M8 M8 10 30 9 3.5 12
100 6001C4L12M10 S6001C4L12M10 M10 12 28 8 4 12
101 6001C6L12M10 S6001C6L12M10 M10 12 28 8 6 12
102 6002C5L12M10 S6002C5L12M10 M10 15 32 9 5 12
103 6002C2.5L12M10 S6002C2.5L12M10 M10 15 32 9 2.5 12 NTBG32-12
104 6002C2.5L20M10 S6002C2.5L20M10 M10 15 32 9 2.5 20 NTBG32-20
105 6202C3L12M10 S6202C3L12M10 M10 15 35 11 3 12 NTBG35-12
106 6202C4L12M10 S6202C4L12M10 M10 15 35 11 4 12
107 6202C3L20M10 S6202C3L20M10 M10 15 35 11 3 20 NTBG35-20
108 6202C8L12M10 S6202C8L12M10 M10 15 35 11 8 12
109 6203C3L12M10 S6203C3L12M10 M10 17 40 11 3 12
110 62O3C3L20M10 S6203C3L20M10 M10 17 40 11 3 20
111 6203C5L12M10 S6203C5L12M10 M10 17 40 12 5 12
112 6203C6L14M12 S6203C6L14M12 M12 17 40 12 6 14
113 6904C2.5L12M10 S6904C2.5L12M10 M10 20 37 9 2.5 12 NTBG37-12
114 6904C2.5L20M10 S6904C2.5L20M10 M10 20 37 9 2,5 20 NTBG37-20
115 6004C5L12M10 S6004C5L12M10 M10 20 40 12 5 12
116 6204C3L12M10 S6204C3L12M10 M10 20 47 14 3 12 NTBG47-12
117 6204C3L20M10 S6204C3L20M10 M10 20 47 14 3 20 NTBG47-20
118 6204C7.5L12M10 S6204C7.5L12M10 M10 20 47 14 7.5 12
119 6205C3L12M10 S6205C3L12M10 M10 25 52 15 3 12 NTBG52-12
120 6205C3L20M10 S6205C3L20M10 M10 25 52 15 3 20 NTBG52-20
121 6205C3L40M10 S6205C3L40M10 M10 25 52 15 3 40

Kao jednog od najprofesionalnijih proizvođača i dobavljača vodećih kotača s vanjskim navojem u Kini, odlikuju nas kvalitetni proizvodi i niska cijena. Budite uvjereni da ovdje možete veleprodajno jeftino kotačić s vanjskim navojnim ležajem proizveden u Kini i dobiti cjenik iz naše tvornice. Kontaktirajte nas za prilagođenu uslugu.
