JEDNOREDNI KUGLIČNI LEŽAJ S ŽLJEZIMA

Dom/Prerađevina/ KUGLIČNI LEŽAJEVI S DUBOKIM ŽLJEZIMA (VALJKASTI LEŽAJEVI)/JEDNOREDNI KUGLIČNI LEŽAJ S ŽLJEZIMA
Klasifikacija proizvoda

Što je jednoredni kuglični ležaj s dubokim utorima





Jednoredni kuglični ležaj s dubokim utorima vrsta je mehaničke komponente koja se široko koristi u okruženju velike brzine i niske buke. Njegova struktura uglavnom nosi radijalno opterećenje i podržava određeno aksijalno opterećenje kroz dizajn unutarnjeg i vanjskog prstenastog utora. Ležaj nudi različite oblike brtvljenja, uključujući tip poklopca za prašinu i tip gumenog brtvenog prstena. Tip s brtvenim prstenom je prethodno-zabrtvljen visoko{4}}kvalitetnom mašću za smanjenje momenta trenja. Pogodan je za motore, zupčanike, mehaničke ruke, proizvodnju automobila, zračne kompresore, poljoprivredne strojeve i druga polja







Struktura jednoredne kugle s dubokim utorima







1748835137757

Unutarnji i vanjski prstenovi



Funkcija: jezgra strukture koja nosi teret i osigurava pokretnu stazu za kotrljajuće tijelo.

Strukturni detalji:
Dizajn utora: kanali unutarnjeg i vanjskog prstena kontinuirani su duboki lučni utori (radijus zakrivljenosti ≈ 51,5%-53% promjera kuglice) kako bi se osiguralo glatko kotrljanje kuglica.


Materijal: čelik s visokim udjelom ugljika i kroma (kao što je GCr15), tvrdoća kaljenja doseže 60-64 HRC.


Površinska obrada: kolosijek je super{0}}završen, s hrapavošću manjom od ili jednakom Ra 0,05 μm kako bi se smanjio gubitak zbog trenja.
Ključne značajke: Unutarnji prsten ima interferentni spoj s osovinom, a vanjski prsten ima prijelazni spoj s ležištem ležaja.

1748835548100
Kotrljajući elementi: čelična kugla

Funkcija: središnji medij za prijenos opterećenja, smanjenje trenja pri kotrljanju.
Tehnički parametri:
Materijal: čelik za ležajeve AISI 52100 (konvencionalno) ili nehrđajući čelik AISI 440C (otporan na koroziju).
Preciznost: stupanj G10 (tolerancija promjera ±0,5 μm), sferna pogreška manja ili jednaka 0,08 μm.


Količina: raspoređeno prema formuli "Z+2" (Z je cijeli broj) kako bi se osigurala ravnomjerna raspodjela opterećenja.
Posebna varijanta: keramičke kuglice (Si₃N₄) koriste se za scenarije visoke-brzine/izolacije.

1748837518261
Kavez/držač

Funkcija: odvajanje čeličnih kuglica, održavanje ravnomjernog razmaka i sprječavanje sudara

tip:

Utisnuti čelični kavez: 08F niskougljični čelik (fosfatiranje), opća industrijska oprema (optimalni trošak)

Inženjerski plastični kavez: PA66 + 30% ojačan staklenim vlaknima, uvjeti velike brzine (dm n vrijednost > 1 × 10⁶).

Strojno obrađeni bakreni kavez: HPb59-1 olovni mesing, okruženje visoke temperature/vakuuma (otporan do 350 stupnjeva).

1748837684799
Podmazivanje

Funkcija: Smanjuje trenje i trošenje, odvodi toplinu i sprječava hrđu.

Metoda podmazivanja:

Podmazivanje mašću (u 90% slučajeva):

Prethodno-napunjen visoko{1}}mašću na bazi-litija (NLGI stupanj 2) s aditivom MoS₂.

Životni vijek-bez održavanja: 10 000 sati (normalni radni uvjeti).

Podmazivanje uljem:

Sintetičko ugljikovodikovo ulje (ISO VG 10-32) za scene velikih brzina.

Čvrsto podmazivanje:

Mikroporozni polimer upija ulje za podmazivanje kako bi spriječio curenje (posebno za strojeve za hranu).



1748840021593

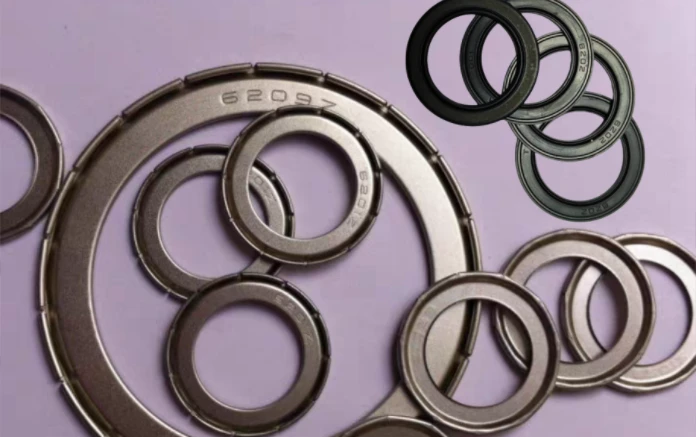

Brtve/Štitovi

Funkcija: Sprječava ulazak kontaminanata i zadržava maziva.


Tip Struktura Razina zaštite Učinak trenja Primjenjivi scenariji
Otvoriti /

IP00

 / Čist okoliš
Čelična brtva Čelična ploča za utiskivanje (bes-kontaktna)

IP5X

 Niska Okruženje srednje brzine otporno na prašinu
Gumena brtva (2RS) NBR kontaktna brtva za usne

IP6X

 srednji Otporan na prašinu i vodu (industrijski općenito)
Fluorgumena brtva FKM materijal za visoke temperature

IP6X

 Srednje do visoko Visoka temperatura/kemijsko okruženje



Jednoredni kuglični ležajevi s dubokim utorima



page-422-357                 page-335-338

page-888-140

V -Shape slot Flat type slot L-shape slot





● Serija proizvoda kojom tvrtka upravlja:

1. Glavni 699ZZ - starter za mikromotor (električni dvo{3}}kotač/tricikl);

2. 6001ZZ--Električni mobilni skuter na dva kotača\\motorni skuter;

Ležajevi presvučeni 3. 626ZZ plastikom---za pokretne dijelove vrata i prozora i remenice za klizna vrata;




●Osnovna struktura ležaja:






Tablica dimenzija jednorednih žljebastih kugličnih ležajeva



Specifikacije minijaturnih kugličnih ležajeva serije 6000
TIP Ukupna dimenzija Osnovno opterećenje Ograničenje brzina Težina
d D B rsmin (Cr) (Kor) Mast Ulje
mm KN broj okretaja u minuti KG
605 5 14 5 0.2 1.3 0.49 39000 46000 0.0035
606 6 17 6 0.3 1.95 0.74 35000 42000 0.0058
607 7 19 6 0.3 2.6 1.05 34000 40000 0.0076
608 8 22 7 0.3 3.3 1.35 32000 37000 0.01
609 9 24 7 0.3 3.4 1.45 31000 36000 0.016
6000 10 26 8 0.3 4.58 1.98 30000 36000 0.019
6001 12 28 8 0.3 5.1 2.38 27000 36000 0.022
6002 15 32 9 0.3 5.58 2.85 23000 28000 0.031
6003 17 35 10 0.3 6.00 3.25 20000 25000 0.04
6004 20 42 12 0.6 9.38 8.02 17000 21000 0.068
6005 25 47 12 0.6 10.0 5.85 15000 18000 0.078
6006 30 55 13 1 13.2 8.3 12000 15000 0.11
6007 35 62 14 1 16.2 10.5 11000 13000 0.148
6008 40 68 15 1 17.2 11.8 9500 12000 0.185
6009 45 75 16 1 21.0 14.8 8800 11000 0.23
6010 50 80 16 1 22.0 16.2 8300 10000 0.258
6011 55 90 18 1.1 28.1 21.2 7500 9000 0.39
6012 60 95 18 1.1 29.6 23.2 6700 8000

0.42















Specifikacije serije 6200
TIP Ukupna dimenzija Osnovno opterećenje Ograničenje brzina Težina
d D B rsmin (Cr) (Kor) Mast Ulje
mm KN broj okretaja u minuti KG
625 5 16 5 0.3 1.45 0,74 32000 40000 0.005
626 6 19 6 0.3 2.34 0.885 34000 40000 0.008
627 7 22 7 0.3 3.35 1.40 32000 37000 0.019
628 8 24 8 0.3 4.00 1.59 31000 36000 0.016
629 9 26 8 0.3 4.45 1.95 30000 35000 0.019
6200 10 30 9 0.6 5.10 2.38 24000 30000 0.032
6201 12 32 10 0.6 6.82 3.05 22000 27000 0.035
6202 15 35 11 0.6 7.65 3.72 19000 24000 0.045
6203 17 40 12 0.6 9. 58 4. 78 17000 21000 0.064
6204 20 47 14 1 12.8 6.65 14000 18000 0.103
6205 25 52 15 1 14.0 7.88 12000 16000 0.127
6206 30 62 16 1.1 19.5 11.5 10000 13000 0.202
6207 35 72 17 1.1 25.5 15.2 9000 11000 0.288
6208 40 80 I8 1.1 29.5 18.0 8200 10000 0.368
6209 45 85 I9 1.1 31.5 20. 5 7600 9300 0.416
6210 50 90 20 1.1 35.0 23.2 7000 8600 0.463
6211 55 100 21 1.5 46.3 29.0 6300 7500 0.61
6212 60 110 22 1.5 47.5 32.5 6000 7000 0.78















Specifikacije serije 6300
TIP Ukupna dimenzija Osnovno opterećenje Ograničenje brzina Težina
d D B rsmin (Cr) (Kor) Mast Ulje
mm KN broj okretaja u minuti KG
635 5 19 6 0.3 2.34 0.885 34000 40000 0.0080
6300 10 35 11 0.6 7.65 3.48 21000 26000 0.053
6301 12 37 12 1 9.72 5.08 19000 24000 0.061
6302 15 42 13 1 11.5 5.42 17000 20000 0.08
6303 17 47 14 1 13.5 6. 58 15000 18000 0.109
6304 20 52 15 1.1 15.8 7.88 13000 16000 0.142
6305 25 62 17 1.1 22.2 11.5 11000 14000 0.219
6306 30 72 19 1.1 27.0 15.2 9200 11000 0.349
6307 35 80 21 1.5 33.2 19.2 8400 10000 0.455
6308 40 90 23 1.5 40.8 24 7500 9000 0.639
6209 45 100 25 1.5 52.8 31.8 6700 8000 0.83
6310 50 110 27 2 61.8 37.9 6200 7300 1.082




Kao jednog od najprofesionalnijih proizvođača i dobavljača jednorednih kugličnih ležajeva s dubokim utorima u Kini, odlikuju nas kvalitetni proizvodi i niska cijena. Budite uvjereni da ovdje možete na veliko kupiti jeftine jednoredne kuglične ležajeve s dubokim utorima proizvedene u Kini i dobiti cjenik iz naše tvornice. Kontaktirajte nas za prilagođenu uslugu.
